Pads elettronici con pelle Mesh
Pagina 2 di 4 - (Questo articolo è formato da 4 pagine e 877 parole)COSTRUZIONE

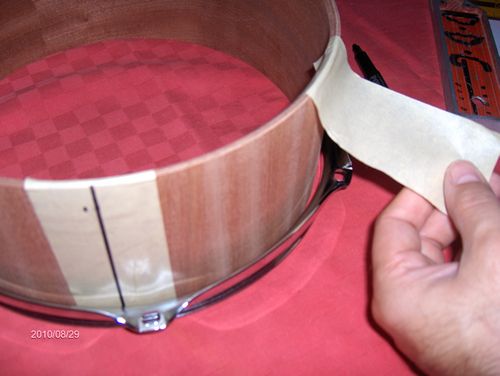

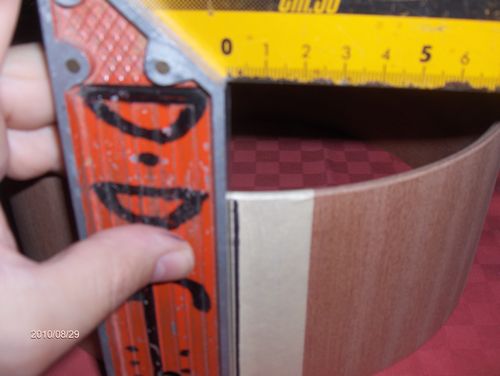

Attacco del nastro di carta largo, dalla superficie liscia dove ho appoggiato il pad, con un penarello traccio la linea verticale che servirà per i fori del primo blocchetto

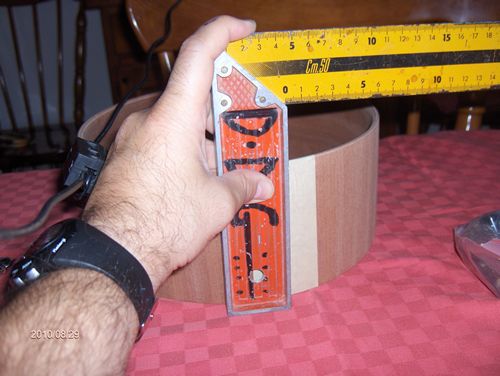

Inserisco il cerchio e sistemo gli altri pezzi di nastro in corrispondenza di ogni foro, approssimativamente dove arriverà il centro del blocchetto.

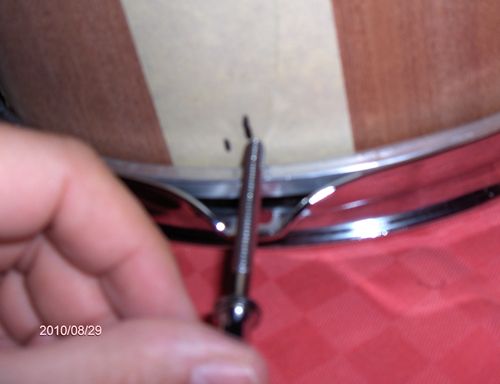

Dopo aver allineato il primo segno fatto con il centro del foro del cerchio, segno gli altri blocchetti come in figura. La vite è appoggiata al centro del foro del cerchio, il segno nel nastro è stato fatto nel con riferimento al centro vite.

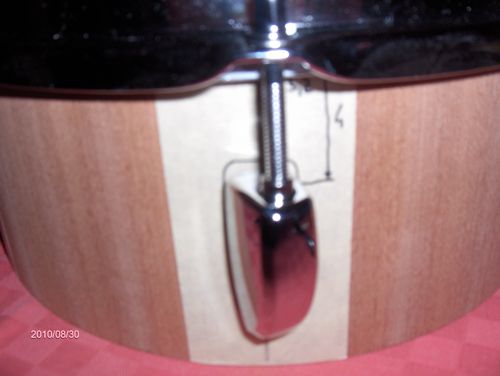

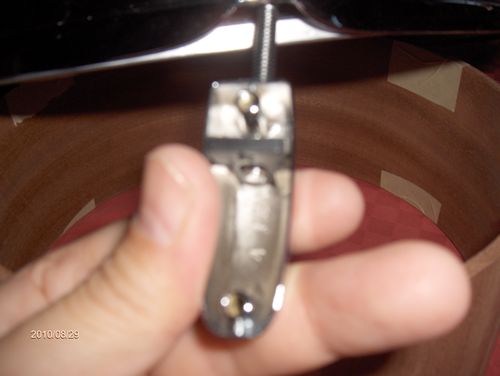

Avvitando la vite al blocchetto il minimo per una buona presa (qualche giro), passandola per il foro del cerchio, servirà per calcolare l'altezza dei blocchetti.

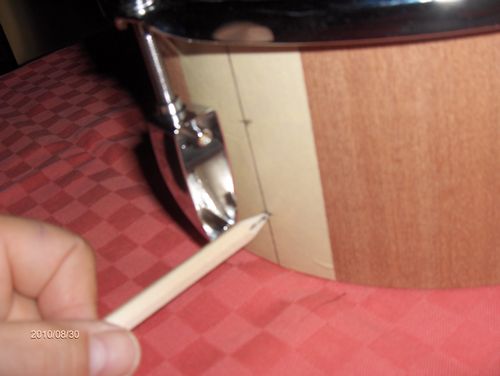

Con la pelle ed il cerchio ben inseriti, tracciamo i fori corrispondenti al centro delle viti del blocchetto

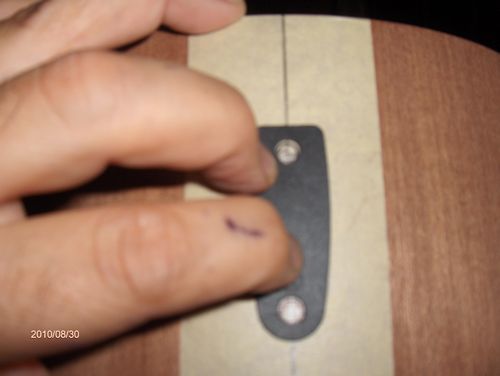

Con l'aiuto della guarnizione e con riferimento ai segni fatti in precedenza riesco ad avere tutte le misure che servono (vedi foto successiva)

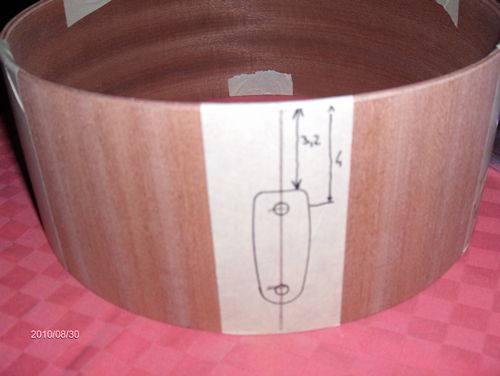

ecco i segni e le misure
ultima prova prima di forare
